产品名:怀化JRDHLS-16C电动小口径单座调节阀DN20
怀化JRDHLS-16C电动小口径单座调节阀DN20
概述
JRDHLS电动小口径单座调节阀 阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。
调节阀的泄漏量符合ANSI B16.104标准。
产品符合GB/T4213-92、JB/T7387-94。
技术参数和性能
|
型式 |
直通单座铸造球型阀 | |
|
公称通径 |
20、25mm | |
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
|
连接方式 |
法兰连接 |
FF、RF、RJ、LG、沟槽型、嵌入型 |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 | |
|
焊接连接 |
嵌接焊SW | |
|
材料 |
铸钢(ZG230-450)、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等 | |
|
上阀盖 |
常温型（P） |
-17 ~ +230℃ |
|
伸长I型（EI） |
-45 ~ -17℃ +230 ~+566℃ | |
|
伸长II型（EII） |
-100 ~ -45℃ | |
|
伸长III型（EIII） |
-196 ~ -100℃ | |
|
注：工作温度不准超过各种材料的允许范围。 | ||
|
压盖型式 |
螺栓压紧式 | |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 | |
|
流量特性 |
金属阀座 |
等百分比特性（%CF）和线性特性（LCF），参考图1和图3 Cv值从0.04~14和高精度流量特性符合IEC534-1-1976标准 |
|
软阀座 |
等百分比特性（%TF）和线性特性（LTF），参考图2和图3 | |
|
注：关于聚四氟乙烯阀座的工作温度和压差，请参考图5 | ||
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
执行机构
|
型式 |
DKZ系列电动执行机构、361L系列电子式电动执行机构、 SKZ系列电子式电动执行机构、PSL系列电子式电动执行机构 | |
|
输入信号 |
DKZ执行机构 |
II型0~10mA·DC（输入电阻200Q）；III型4~20mA·DC（输入电阻250Q） |
|
361L执行机构 |
4~20mA·DC或1~5V（输入电阻250Q） | |
|
SKZ执行机构 |
4~20mA·DC、1~5VDC | |
|
PSL执行机构 |
4~20mA·DC | |
|
电源电压 |
DKZ执行机构 |
220V，50Hz |
|
361L执行机构 |
220V，50/60Hz | |
|
SKZ执行机构 |
单相控制220V·50Hz， | |
|
PSL执行机构 |
单相控制220V·50Hz；三相控制380V，50Hz | |
|
手动机构 |
DKZ执行机构：手轮；361L执行机构：离合式；SKZ执行机构：手轮；PSL执行机构：手轮 | |
阀作用型式
电关式或电开式
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 | |
|
回差 |
配DKZ执行机构为1.5%； | |
|
配361L执行机构为2%； | ||
|
配SKZ执行机构1%； | ||
|
配PSL执行机构1% | ||
|
基本误差 |
配DKZ执行机构为±2.5%； | |
|
配361L执行机构为±2%； | ||
|
配SKZ执行机构±1.5%； | ||
|
配PSL执行机构±1% | ||
|
注：采用标准的V型聚四氟乙烯填料 | ||
|
可调范围 |
50：1(0.25≤Cv≤14)或30：1(Cv≤0.16) | |
Cv值和行程
|
阀芯型式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
2.5 |
4.0 |
6.3 |
10 |
14 | |
|
柱 塞 阀 芯 |
金属阀座 |
等百分比 （%CF） |
14.3 |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ | ||||
|
线性（LCF） |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ | |||
|
软阀座 |
等百分比 （%TF） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ | ||||||
|
线性（LTF） |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ | |||||
|
公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | ||
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | |||
注：1、符号○和△表示阀的规格范围。
2、符号△表示流量特性符合IEC534-1976标准。
典型的流量特性曲线
注：1、空化和闪蒸或者水的温度超过100℃过热场合，建议用9Cr18硬化不锈钢。
2、空化、闪蒸、禁油及常处于关闭状。
3、如Cv≤0.16，阀芯全部堆焊司太莱合金或用9Cr18硬化不锈钢。
|

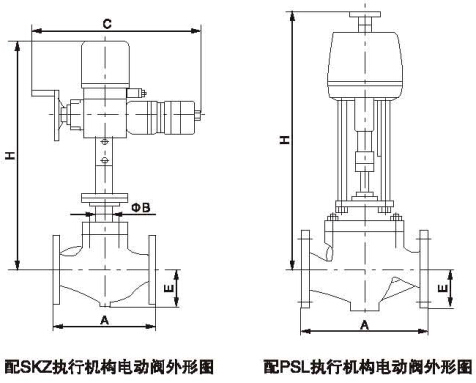

执行机构 |
H |
ΦB |
C |
E | |||
|
常温型（P） |
伸长I型（EI） |
伸长II型（EII） |
伸长III型（EIII） | ||||
|
DKZ-310 |
787 |
937 |
1097 |
1312 |
56 |
460 |
40 |
|
361LSA-08 |
506 |
656 |
816 |
1031 |
56 |
225 |
40 |
|
SKZ-310 |
787 |
937 |
1097 |
1312 |
56 |
460 |
40 |
|
PSL202 |
566 |
716 |
876 |
1091 |
－ |
－ |
40 |
怀化JRDHLS-16C电动小口径单座调节阀DN20
