产品名:湖州JRZJHP-16C精小型气动薄膜单座调节阀DN32

湖州JRZJHP-16C精小型气动薄膜单座调节阀DN32

概述

JRZJHP精小型气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和精小型套筒阀组成。主要特点如下：

1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。

2、阀芯导身面大，可改善由涡流和冲击引起的振荡。

3、比普通的单、双座调节阀噪声降低10dB左右。

4、结构简单，装拆维修方便。

技术参数和性能

型式	直通铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17~+230度、散热型+230~+450度、低温型-60~-196度、波纹管密封型-40~+350度
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	（详见图1-4）

阀内组件

阀芯型式	压力平衡式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr8Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积CM	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈胶一闪尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4”
环境温度	-30~+70度

阀作用型式

气关式（B）—失气时阀位开（FO）、气关式（K）—失气时阀位关（FC）

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

外形尺寸及重量

公称通径DN			20	25	32	40	50	65	80	100	125	150	200
L	PN16/40		181	184	220	222	254	276	298	352	410	451	500
L	PN64		206	210	251	251	266	311	337	394	457	506	650
A			285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40		128	128	152	152	160	205	205	208	273	330	364
H1	PN64		140	140	160	160	180	210	210	220	290	340	370
H2			298	298	298	298	298	360	360	360	510	510	510
H3	PN16/40		208	208	224	228	228	334	334	342	406	453	482
H3	PN64		220	220	240	240	240	350	350	360	420	470	500
H4			238	338	402	402	405	627	628	635	698	702	728
H5	PN16/40		53	58	68	73	80	90	98	106	123	140	168
H5	PN64		63	68	75	83	86	100	105	125	148	170	203
C			220	220	220	220	220	270	270	270	320	320	320
H6			180	180	180	180	180	236	236	236	310	310	310
重量（KG）		PN16/40	21	22	24	32	38	62	67	83	132	160	245
重量（KG）		PN64	24	25	30	42	52	76	82	102	170	190	285

注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。

2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	500
L	PN64	206	210	251	251	266	311	337	394	457	506	650
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
H5	PN16/40	53	58	66	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	63	88	100	105	125	148	170	203
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
D1	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	355	390	430	465	520	585	660	770
D2	PN64	355	355	390	430	465	520	585	600	770	770	890
h		15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
n-d	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量（Kg）		40	48	52	60	68	90	105	143	210	282	315

注：1、保温长度以700mm为例，表中重量为PN16数据，可以安装侧装式手轮

2、阀体法兰及法兰端面距可按用户指定标准制造，如ANSI，JIS，DIN等标准

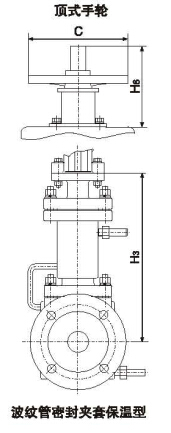

公称通径DN	20	25	32	40	50	65	80	100	125	150	200
L	181	184	220	222	254	276	298	352	410	451	600
A	285	285	285	285	285	360	360	360	470	470	470
H1	152	152	177	177	183	221	221	230	315	355	385
H2	298	298	298	298	298	380	380	380	510	510	510
H3	220	220	240	240	240	350	350	360	420	470	500
H5	75	81	89	95	109	121	133	146	160	180	210
L1	101	101	108	108	108	123	123	123	140	140	140
L2	126	126	126	130	141	156	170	180	200	220	265
C	220	220	220	220	220	270	270	270	320	320	320
H6	180	180	180	180	180	236	236	236	310	310	310
法兰规格DN	40	40	50	65	80	100	125	150	200	250	300
重量（Kg）	26	27	35	44	56	84	88	109	185	202	305

注：1、表中重量为PN16数据，也可安装侧装式手轮。

2、阀体法兰及法兰端面距可按用户指定标准制造，如ANSI，JIS，DIN等标准。

型号说明

类型	标准型	低温型	散热型	波纹管型	调节切断型
代号	无	D	G	W	Q

湖州JRZJHP-16C精小型气动薄膜单座调节阀DN32
